Hybridní fotovoltaický tepelný systém
POPIS

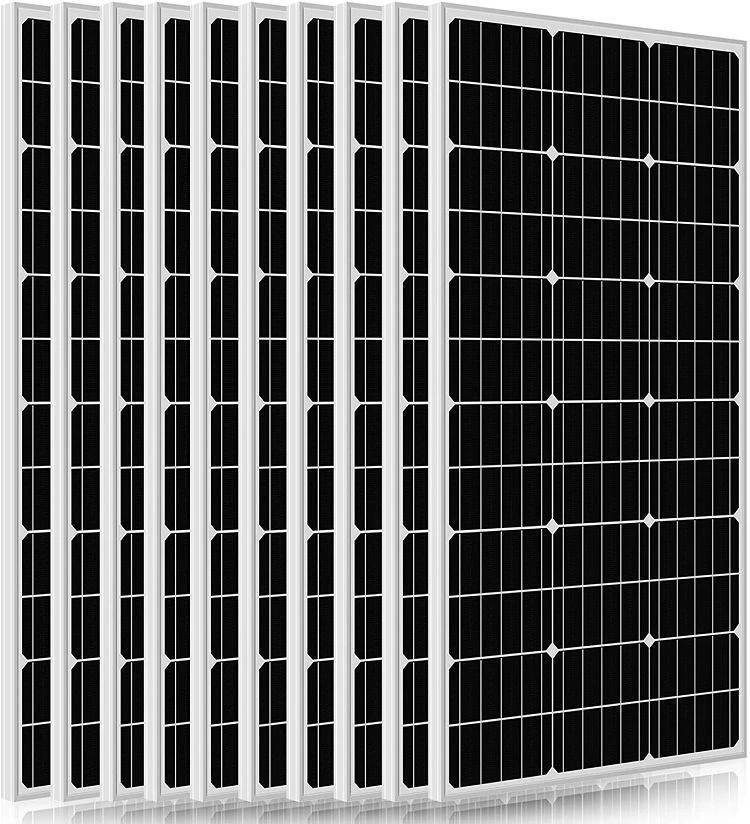

Fotovoltaický panel（450W Mono） je kompostován z osmi vrstev: tvrzené sklo, solární články, EVA, těsnící deska, teplovodivá trubka, teplosměnná deska, izolace a slitinový rám.
Zatímco fotovoltaický panel pohlcuje teplo, generuje nízkoteplotní tepelnou energii asi trojnásobek elektřiny. Tato tepelná energie se obecně nevyužívá a je přímo vypouštěna do vzduchu. PVT shromažďuje a využívá nízkoteplotní tepelnou energii. Protože fotovoltaický panel má negativní teplotní efekt, absorbuje tepelnou energii a zvyšuje kapacitu fotovoltaického panelu pro výrobu energie. Zároveň se tepelná energie ukládá do zásobníku a využívá.
FUNKCE
Celý systém PVT se skládá z akumulační nádrže, regulátoru, vodního čerpadla, držáku (volitelně), elektrického ohřívače (volitelně), invertoru (volitelně). Systém PVT integruje dvojí funkce výroby elektřiny a ohřevu vody.
Mechanické vlastnosti
Typ buňky | 166*83 Mono |
Počet buněk | 144(6*12)*2 |
Rozměry | 2094 * 1038 mm |
Hmotnost | 37,5 kg |
Přední sklo | 3,2 mm vysoká prostupnost, nízké železo, tvrzené sklo |
Rám | Eloxovaná hliníková slitina |
Spojovací skříňka | IP68 3 diody |
Výstupní kabely | 4mm² kabel 30cm plus mc4 |
Maximální zatížení větrem/sněhem | 2400Pa/5400Pa |
Specifikace
STC: Ozáření 1000 W/m², AM 1,5, teplota Gandova článku 25 stupňů | |
Typ modulu | M10Ensun |
Výroba tepla (W) | 1200 |
Špičkový výkon (Pmax) | 450.00 |
Maximální výkonové napětí (Vmp) | 41.50 |
Maximální proud (Imp) | 10.85 |
Napětí otevřeného obvodu (Voc) | 49.30 |
Zkratové napětí (Isc) | 11.60 |
Účinnost buněk (procenta) | 23.36 |
Účinnost modulu (procenta) | 20.70 |
STC: Ozáření 800 W/m², AM 1,5G, Teplota okolí 20 stupňů, Rychlost větru 1 m/s | |
Špičkový výkon (Pmax) | 336.00 |
Maximální výkonové napětí (Vmp) | 38.60 |
Maximální proud (Imp) | 8.70 |
Napětí otevřeného obvodu (Voc) | 46.20 |
Zkratové napětí (Isc) | 9.38 |
Vstup a výstup | DN 15 |
Tlak vody | 0.8 mpa |
Průtok vody | 0.4L/S |
Teplotní charakteristiky
NOCT Nominální provozní teplota článku (stupně) | 45±2 |
Pmax teplotní koeficienty (W/stupeň) | -0.350 procent |
Teplotní koeficienty Voc (V/stupeň) | -0.270 procent |
Isc teplotní koeficienty (A/ stupeň) | plus 0,048 procent |
Provozní podmínky PVT
Maximální systémové napětí (V) | 1500 |
Maximální jmenovité hodnoty sériové pojistky (A) | 20 |
Tolerance napájení | 0~ plus 3 procenta |
Provozní a skladovací teplota (stupně) | -40~ plus 85 |
Certifikace PVT
IEC61215, IEC61730, ISO900I:2008 TUV CE ISO SON PV CYCLE
Záruka kvality
Záruka kvality na 10 let,
90 procent výkonu po dobu 12 let,
80 procent výkonu po dobu 25 let.
Platební lhůta
záloha 30 procent,
70% zůstatek k zaplacení, než kontejnery dorazí do cílového přístavu.
Platba za pojištění T / T, L / C, hotovost a Alibaba jsou přijatelné.
VÝROBNÍ PODROBNOSTI

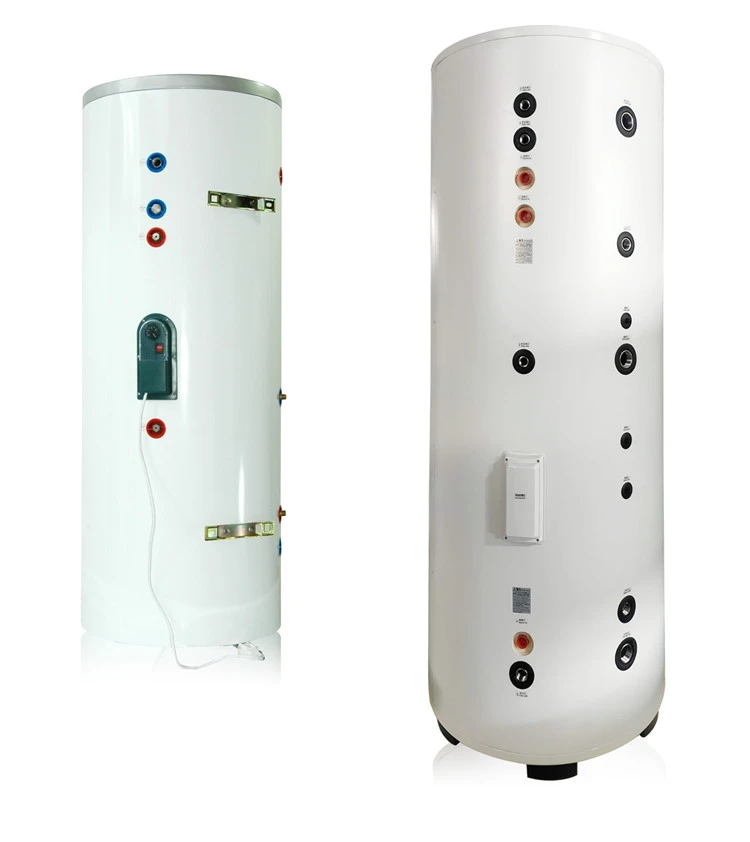

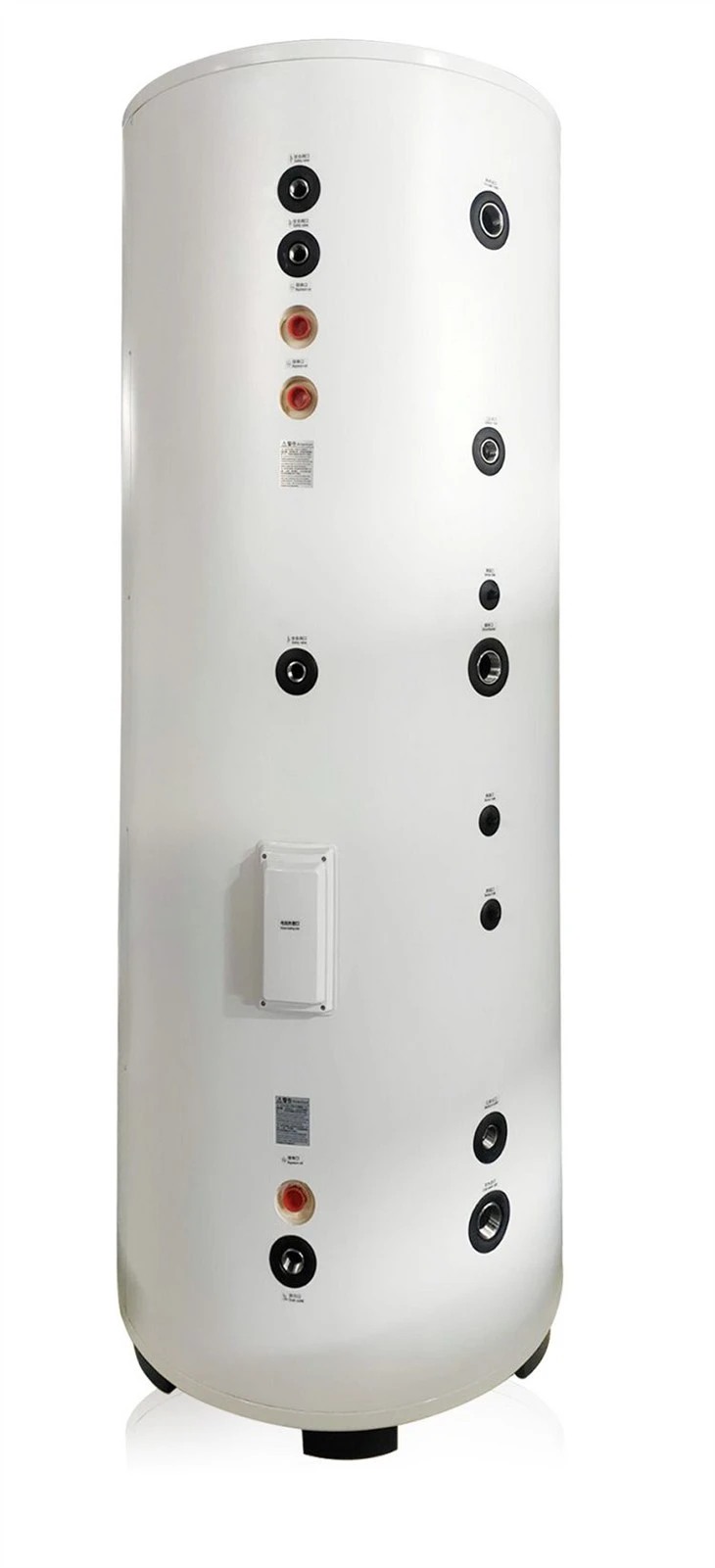

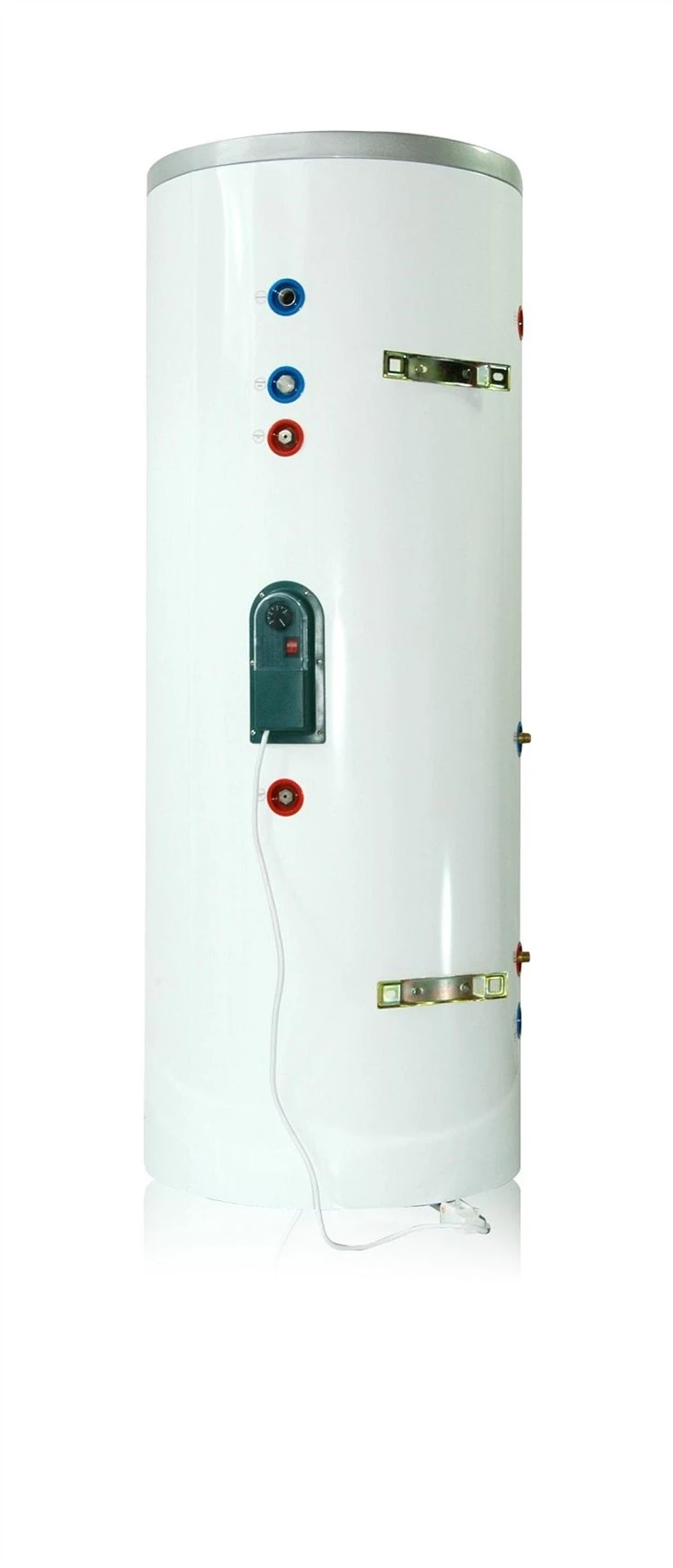

Zásobní nádrž

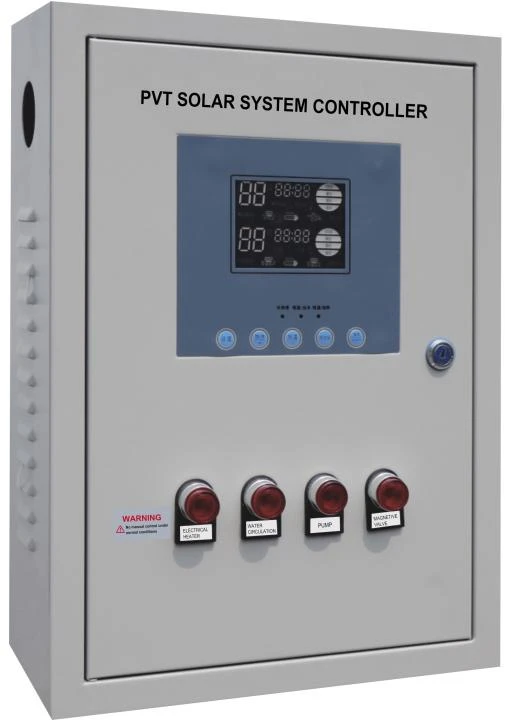

Ovladač

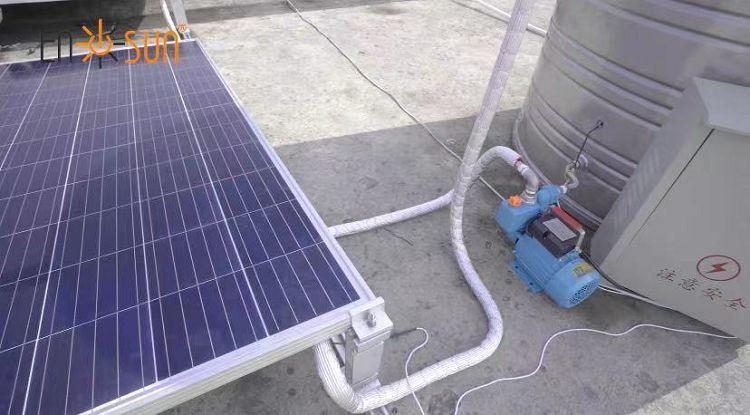

Vodní čerpadlo

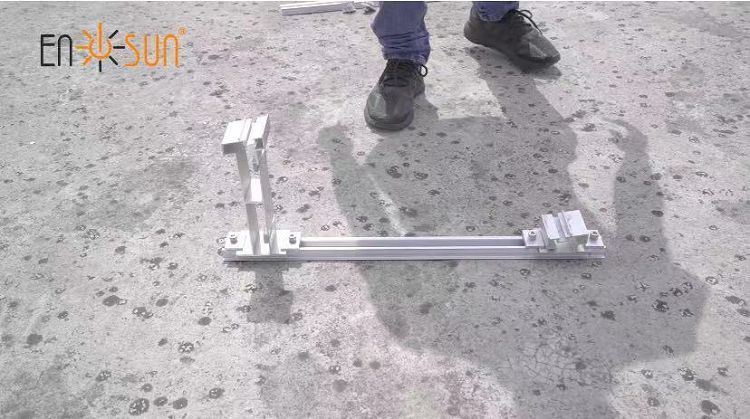

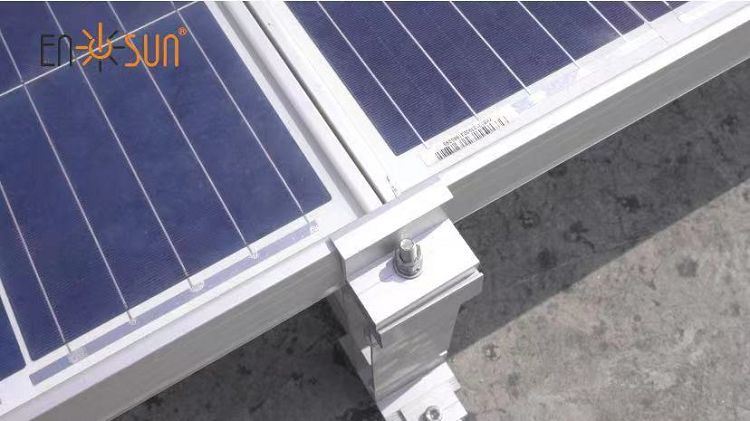

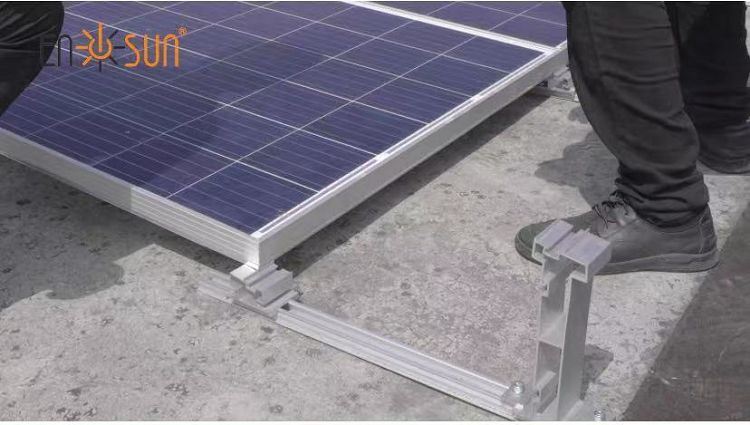

Držák - volitelný
Elektrický ohřívač - volitelné
Invertor - volitelný
Izolace

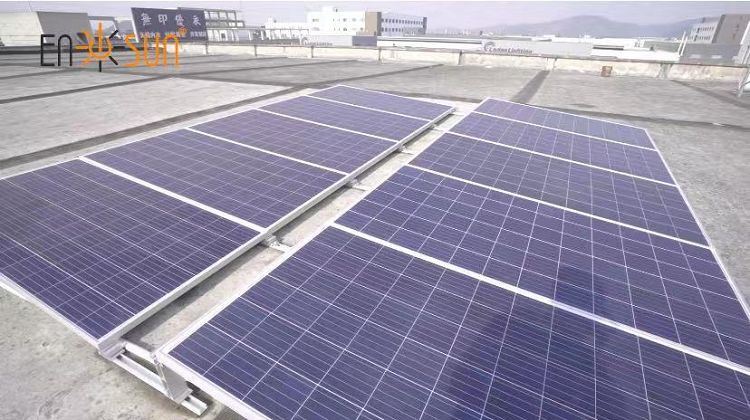

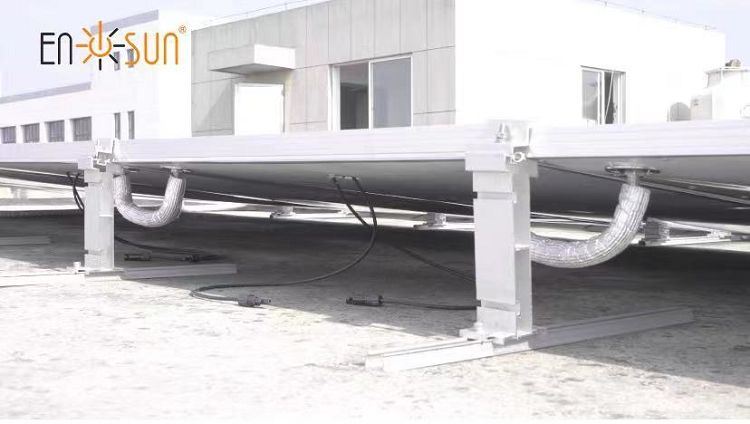

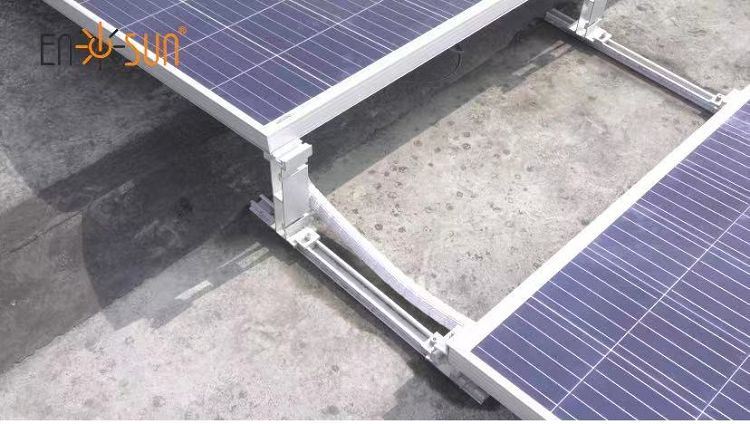

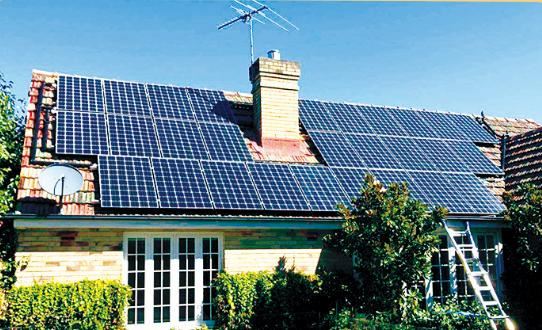

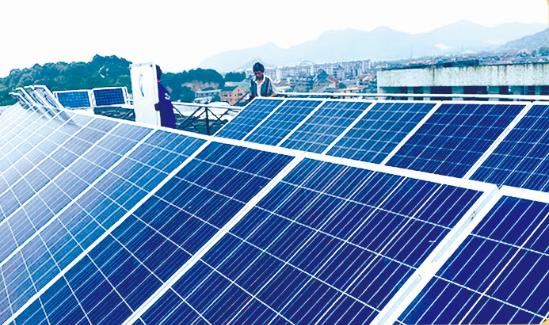

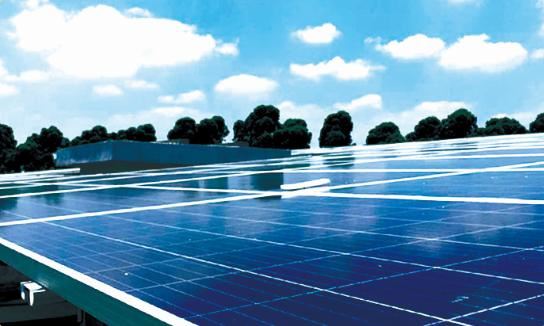

INSTALOVANÉ PROJEKTY
Australský projekt PVT bazénu
Projekt PVT horké vody v čínské škole Zhejiang
Guangzhou China Hotel Hot Water PVT Project
